Задвижки клиновые литые
З а д в и ж к и с т а л ь н ы е с выдвижным шпинделем 30с(9) 41нж ручные и под привод (по ГОСТ5762-2002; ТУ-429.1-31419244-001:2007)

Применяются в качестве запорного устройства на трубопроводах

для перекрытия потока рабочей среды - природного газа, воды, пара,

нефти, нефтепродуктов и других жидких и газообразных неагрессивных сред.

  •  Давление условное (номинальное) Ру–16гкс/см2 (1,6 МПа)
  •  Герметичность затвора по ГОСТ 9544-93 – класс «А»
  •  Температура рабочей среды – от –40 0С до 425 0С
  •  Климатическое исполнение по ГОСТ 15150-69 – У2
  • Привод шпинделя – маховик 30с41нж, через редуктор 30с541нж, под электропривод 30с941нж
  • Тип присоединения к трубопроводу – фланцевое по ГОСТ 12815-80

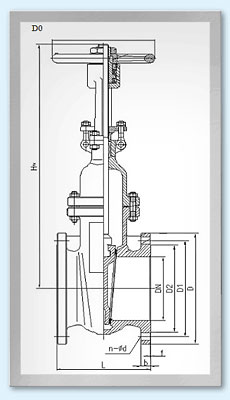

Таблица 1

Номиналь-ный диаметр, м Размеры, мм Привод
Ø L Ø Ø Ø b n - Ød f H Ø0 М, кг, не более

50

180

160

125

102

16

4 – Ø18

3

355

240

21

ручной

80

205

195

160

133

20

4 – Ø18

3

425

280

38

ручной

100

231

215

180

158

22

8 – Ø18

3

512

300

45

ручной

150

269

280

240

212

24

8 – Ø22

3

590

350

78

ручной

200

294

335

295

268

24

12 – Ø22

3

760

400

135

ручной

250

332

405

355

320

26

12 – Ø26

3

916

450

198

ручной

300

360

460

410

370

28

12 – Ø26

4

1068

500

265

ручной

400

410

580

525

482

36

16 – Ø30

4

1545

-

525

ручной, через редуктор

500

461

710

650

585

42

20 – Ø33

4

1880

-

925

ручной, через редуктор

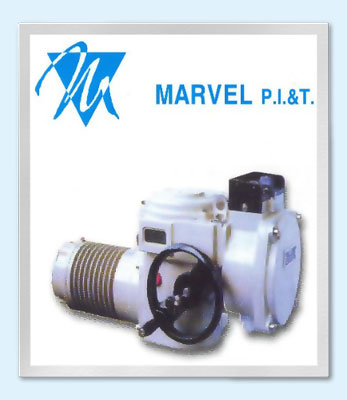

Для комплектации приводных задвижек рекомендуем приводы известной Словацкой фирмы «MARVEL».

Однако, по желанию заказчика можем комплектовать приводами любого известного производителя.



З а д в и ж к и нержавеющие с выдвижным шпинделем 30нж 41нж ручные (по ГОСТ5762-2002; ТУ-429.1-31419244-001:2007)

Применение то же, что и для стальных задвижек при работе со средами неагрессивными к материалам изделия.

Таблица 2

Номиналь-ный

диаметр, мм

Размеры, мм

Привод

Ø  L Ø Ø Ø b n - Ød f H Ø0 М, кг, не более

50

180

50

125

102

16

4 – Ø18

3

355

240

21

ручной

80

205

80

160

133

20

4 – Ø18

3

425

280

38

ручной

100

231

100

180

158

22

8 – Ø18

3

512

300

45

ручной

150

269

150

240

212

24

8 – Ø22

3

590

350

78

ручной

200

294

200

295

268

24

12 – Ø22

3

760

400

135

ручной
